Бізден теңшелген Lvds Tft Lcd дисплейін сатып алатыныңызға сенімді бола аласыз. LVDS шығыс интерфейсі екі ПХД ізі немесе теңдестірілген кабельдер жұбы арқылы дифференциалды, төмен вольтты дифференциалды сигналдарды беру үшін өте төмен кернеуді (шамамен 350 мВ) пайдаланады. LVDS шығыс интерфейсінің көмегімен сигналды дифференциалды ПХД желісіне немесе теңдестірілген кабельге жүздеген Мбит/с жылдамдықпен жіберуге болады. Төмен шу және төмен қуат тұтынуына байланысты ол төмен кернеу мен төмен ток жетекті жүзеге асырады. TFT LCD LVDS интерфейсі 17 дюйм және одан жоғары СКД мониторларында кеңінен қолданылды. СКД экранының LVDS шығыс интерфейсін келесі төрт түрге бөлуге болады:
1. TFT СКД экраны бір арналы 6-биттік LVDS шығыс интерфейсі
Бұл интерфейс бір арналы беруді пайдаланады, әрбір негізгі түсті сигнал 6 биттік деректерді, барлығы 18 бит RGB деректерін пайдаланады, сондықтан оны 18 биттік немесе 18 биттік VDS интерфейсі деп те атайды.
2. TFT СКД экраны қос 6-биттік LVDS шығыс интерфейсі
Бұл интерфейс екі арналы жіберуді пайдаланады, әрбір негізгі түсті сигнал сонымен қатар 6 бит деректерді пайдаланады, тақ арналар және жұп арналар әрқайсысы 18 бит, ал RGB деректері 36 бит құрайды, сондықтан оны 36 биттік немесе 36 биттік BitLVDS интерфейсі деп атайды.
3. TFT LCD бір арналы 8 биттік 1TL шығыс интерфейсі
Бұл интерфейс бір арналы жіберуді пайдаланады, әрбір негізгі түсті сигнал 8 биттік деректерді пайдаланады, RGB деректері барлығы 24 бит, сондықтан оны 24 биттік немесе 24 биттік BitLVDS интерфейсі деп те атайды.
4. TFT LCD қос 8-биттік 1TL шығыс интерфейсі
Бұл интерфейс екі бағытты беруді пайдаланады, әрбір негізгі түсті сигнал 8 биттік деректерді пайдаланады, тақ арналар және жұп арналар әрқайсысы 24 бит, RGB деректері барлығы 48 бит, сондықтан оны 48 биттік немесе 48 биттік BitLVDS интерфейсі деп атайды.

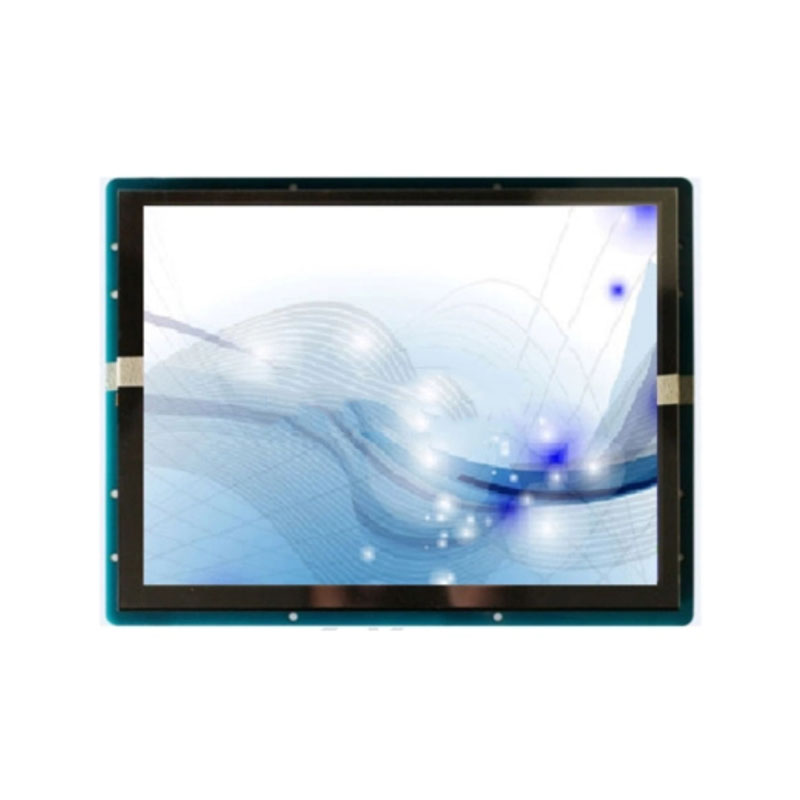

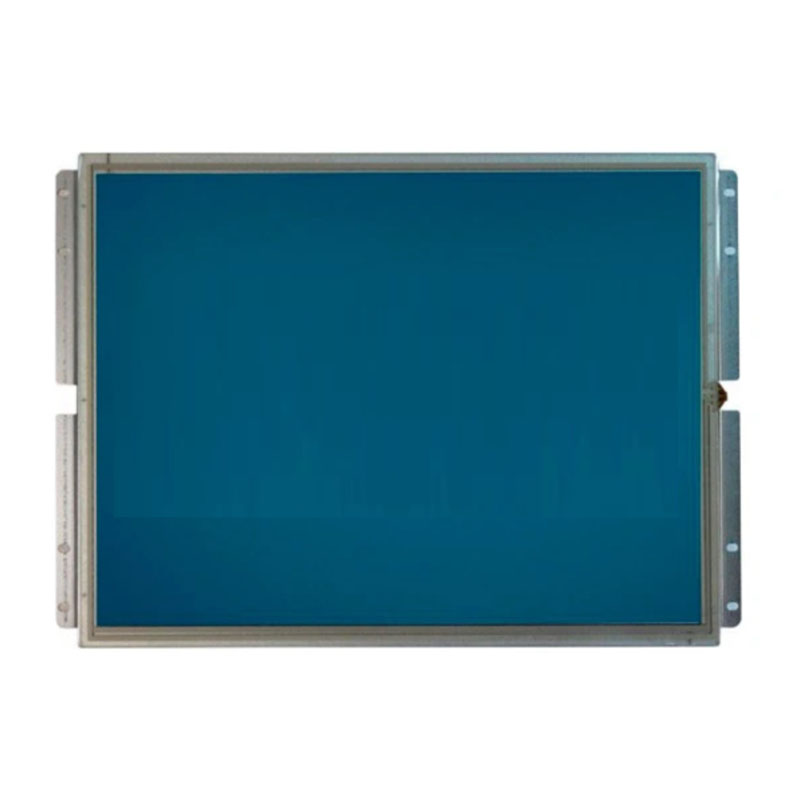

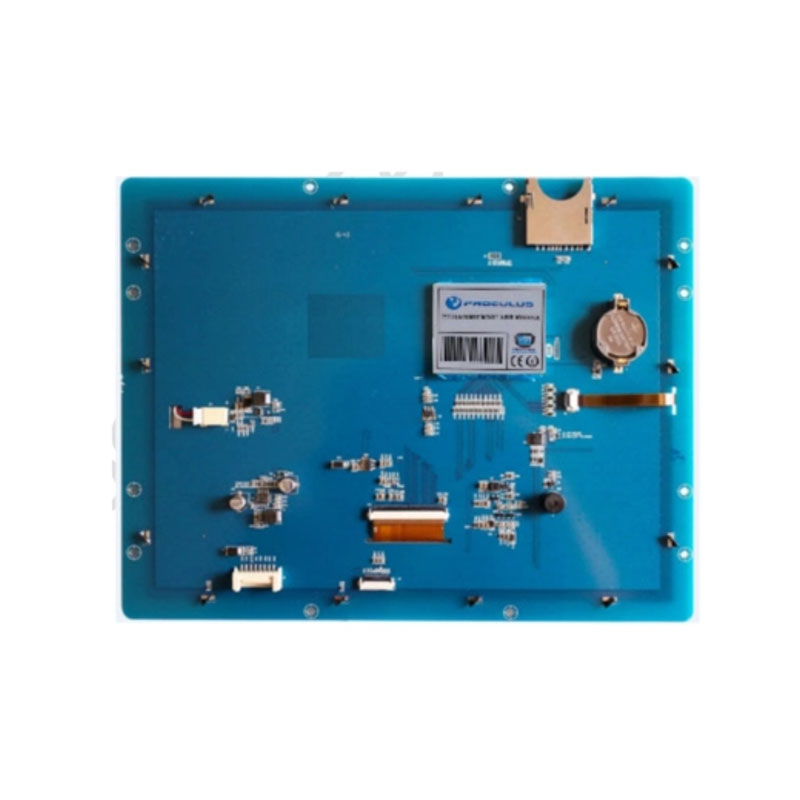

15,0 дюймдік 1024*768 СКД модулінің мүмкіндіктері
RS232/TTL/CMOS қолдауы, ең жоғары жіберу жылдамдығы 921600бит/с жетуі мүмкін;
Дыбыс функциясын қолдау;
JPG декодтау аппараттық құралдарын қолдау, сақтау тиімділігін арттыру және көрсету жылдамдығын арттыру;
USB флэш-дискісі арқылы желіден тыс жүктеп алуды қолдау, жүктеу тиімділігін арттыру және оператор талаптарын азайту;
Артқы жарықтың жарықтығын реттеуді және күту режиміндегі экранды автоматты қорғау функциясын қолдау;
Көп тілді қаріптер кітапханасын, суретті және QR кодын көрсетуді қолдау;
Реттелетін пернетақта интерфейсі бар сандық және ағылшынша енгізуді қолдау;
90 градус, 180 градус, 270 градус экранның айналуын, реттелетін көрнекі бұрышты қолдау;
Пайдалануға оңай UnicView графикалық интерфейсін әзірлеу, кодтау дағдыларын қажет етпейді;
Қосылғаннан кейін бірден жұмыс істеу, жүйені жүктеу уақыты жоқ;
Өте жақсы электромагниттік үйлесімділік.
15,0 дюймдік 1024*768 СКД модулінің техникалық сипаттамалары
| Дисплей | |
| Түс | 65K (65536) түстер， 16 бит түсті 5R6G5B |
| БЕЛСЕНДІ АЙМАҚ / Көру аймағы | 304,1мм(ені)×227,3мм(биіктігі)/307,4мм(ені)×231,3мм(биіктігі) |
| Ажыратымдылық | 1024*768，90° бұрылған дисплей (768*1024) |
| Артқы жарық /Өмір циклі/Жарықтық | LED/50 000 САҒАТ/ 400 кд/м²/（64 деңгейді реттеу） |
| Жұмыс /Сақтау температурасы | -20~+70℃/-30~+85℃ |
| Кернеу және ток | |||||
| Элемент | Шарт | Мин. | Түр. | Макс. | Бірлік |
| Қуат кернеуі | - | 12 | 26 | V | |
| Жұмыс тогы | VIN = 12 В, артқы жарық қосулы | - | 950 | - | мА |
| VIN = 12 В, артқы жарық өшірулі | - | 180 | - | мА | |
| Ұсынылатын қуат көзі: 12В 2А тұрақты ток | |||||
| Сенімділік сынағы | |||||
| Элемент | Шарт | Мин. | Түр. | Макс. | Бірлік |
| Жұмыс температурасы | 12 В кернеуінде 60% RH | -20 | 25 | 70 | ℃ |
| Сақтау температурасы | - | -30 | 25 | 85 | ℃ |
| Жұмыс ылғалдылығы | 25℃ | 10% | 50% | 80% | RH |
| Қорғаныс бояуы | - | - | Жоқ | - | - |
| Қартаю сынағы | - | - | 8 | - | H |
| Интерфейс | |||||
| Элемент | Шарт | Мин. | Түр. | Макс. | Бірлік |
| Беріліс жылдамдығы | Стандартты | 1200 | 115200 | 921600 | б/с |
| Пайдаланушы анықталған | 1200 | - | 921600 | б/с | |
| Шығыс кернеуі （TXD、бос емес） | Шығу 1,Iout=1mA | 3.0 | 3.2 | - | V |
| Шығу 0,Iout=-1мА | - | 0.1 | 0.2 | V | |
| Кіріс кернеуі （RXD） |
Кіріс 1,Iin=1mA | 2.0 | 3.3 | 15.0 | V |
| Кіріс 0,Iin=-1mA | -15,0 | 0.0 | 0.3 | V | |
| Интерфейс | Режим Jumper6 арқылы анықталады: ON = 8N1, 3,3V TTL/CMOS; ӨШІРУ = 8N1, RS232 | ||||
| Розетка | HY2.0-8P | ||||
| USB | Резервтелген (қажет болса, біздің сату өкіліне хабарласыңыз.) | ||||
| SD ұясы | Иә (SDHC, FAT32 файл пішімі) | ||||
| Жад | |||||
| Элемент | Параметр | Мин | Түр. | Макс | Бірлік |
| Жарқыл | Қаріп кеңістігі | - | 32 | - | МБ |
| Сурет сақтау орны (256M) | - | - | 143 | дана | |
| Пайдаланушы қоймасы | 0 | - | 32 | МБ | |
| Перифериялық құрылғылар | |
| Дабыл | Иә |
| RTC | Иә |
| Резистивтік сенсорлық экран | Иә |
| SD картасы | Иә |
| Үлгі нөмірі | |
| P10768J150C_N02 | Сенсорсыз |
| P10768J150C_T02 | Резистивтік түрту |
| P10768J150C_P02 | Pcap Touch |
| Қаптама және физикалық өлшемдер | |
| Параметр | Деректер |
| Өлшемдері | 326,5(ені) ×253,5(биіктігі) ×27,0(қалыңдығы TP ) мм |
| Бір бөліктің таза салмағы | 2100 г |
| Бүкіл корпустың салмағы | TBD |
| Қаптама қорап өлшемі | 460мм(Ұ)×375мм(В)×480мм(Ж) |
| Қаптаманың сипаттамасы | 8 дана / қорап |
