Бізден теңшелген жоғары жарықтықты Tft Lcd дисплейін сатып алатыныңызға сенімді бола аласыз. Жарықтығы жоғары TFT дисплейлері қуатты жарықдиодты жарықтандыру шамдарымен жабдықталған және 4500cd/m² жарықтылыққа жете алады.
Дүкен терезелері немесе ашық ауада тікелей күн сәулесі сияқты ашық жарық орталарда қалыпты жарықтығы бар TFT дисплейлерді көру қиын және күңгірт болып көрінеді. Біздің жоғары жарықтығы бар TFT дисплейлеріміз осы жағдайларда мазмұнды анық көрсету үшін жарқын артқы жарықтарды және арнайы поляризаторларды пайдаланады.
WF40ESWAA6DNG0 — жобаланған сыйымдылық сенсорлық экраны (PCAP) және 480 x 480 пиксел рұқсаты бар жоғары жарықтығы 4 дюймдік шаршы IPS TFT LCD дисплей модулі. Модуль 24 биттік RGB интерфейсін қолдайды және әдеттегі кең көру бұрышы (сол жақта: 80 / оң: 80 / жоғарғы: 80 / төменгі: 80 градус), 800:1 контраст қатынасы, жоғары жарықтығы бар IPS панелін пайдаланады. 800 нит және арақатынасы 1:1 болатын жарқырауға қарсы беті.
WF40ESWAA6DNG0 шаршы TFT СКД дисплей модулі әдеттегі мәні 2,8 В болатын 2,5 В пен 3,6 В кернеу диапазоны бар ST7701S драйверінің IC біріктіреді. WF40E үлгісі -30℃ мен +80℃ аралығындағы ортада қалыпты жұмыс істей алады және сақтау температурасының диапазоны да -30℃ мен +80℃ аралығында болады.

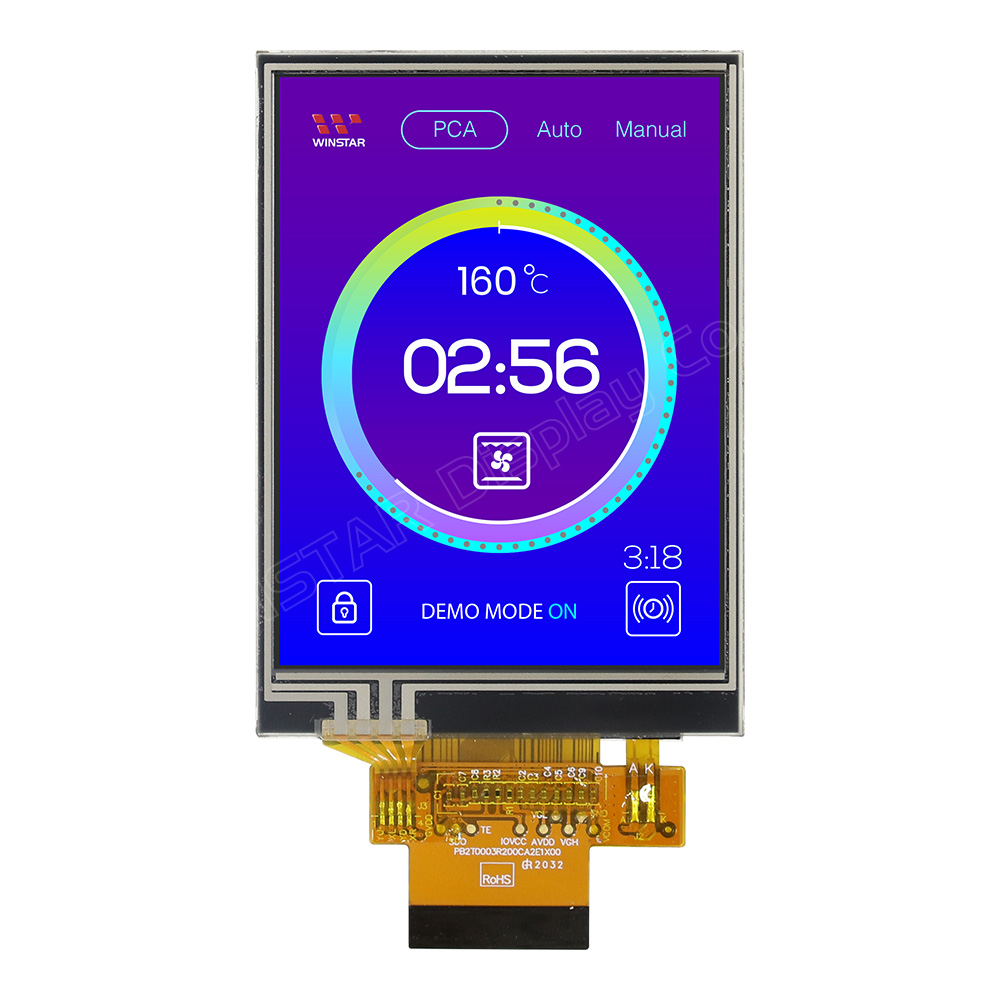

СУРЕТ
ЕРЕКШЕЛІКТЕР
Интерфейс
LCM PIN анықтамасы
| Pin | Таңба | Функция |
| 1 | VLED- | Жарық диодты артқы жарығының катодына арналған қуат |
| 2 | VLED+ | Жарықдиодты жарықтандыру анодына арналған қуат |
| 3 | GND | Қуатты жер |
| 4 | VCC | Нәр беруші |
| 5 | R0 | Деректер шинасы |
| 6 | R1 | |
| 7 | R2 | |
| 8 | R3 | |
| 9 | R4 | |
| 10 | R5 | |
| 11 | R6 | |
| 12 | R7 | |
| 13 | G0 | Деректер шинасы |
| 14 | G1 | |
| 15 | G2 | |
| 16 | G3 | |
| 17 | G4 | |
| 18 | G5 | |
| 19 | G6 | |
| 20 | G7 | |
| 21 | B0 | Деректер шинасы |
| 22 | B1 | |
| 23 | B2 | |
| 24 | B3 | |
| 25 | B4 | |
| 26 | B5 | |
| 27 | B6 | |
| 28 | B7 | |
| 29 | SCL | SCL: SPI интерфейсі үшін сериялық сағатты енгізу. |
| 30 | PCLK | RGB интерфейсінің жұмысы үшін нүктелік сағат сигналы |
| 31 | CS | - Чипті таңдау сигналы Төмен: чип таңдалған және қолжетімді Жоғары: чип таңдалмаған және қол жетімді емес |
| 32 | HSYNC | RGB интерфейсінің жұмысы үшін сызықты синхрондау сигналы |
| 33 | VSYNC | RGB интерфейсінің жұмысы үшін кадрды синхрондау сигналы |
| 34 | OF | RGB интерфейсінің жұмысы үшін деректерді қосу сигналы Төмен: кіру рұқсаты қосылды Жоғары: кіруге тыйым салынған |
| 35 | SDA | SDA: SPI интерфейсі үшін сериялық деректерді енгізу/шығару қос бағытты істікшелі. |
| 36 | RESET | - Сыртқы қалпына келтіру кірісі - Төмен кірісі бар чипті инициализациялайды. Қуатты бергеннен кейін қуатты қайта орнатуды орындауды ұмытпаңыз. |
| 37-40 | NC | Қосылым жоқ |
PCAP PIN анықтамасы
| Pin | Таңба | Функция |
| 1 | VSS | Аналогтық схемаға арналған жер |
| 2 | VDDT | Қуат көзі: +3,0 В |
| 3 | SCL | I2C сағатының кірісі |
| 4 | NC | Қосылым жоқ |
| 5 | SDA | I2C деректерін енгізу және шығару |
| 6 | NC | Қосылым жоқ |
| 7 | /RST | Сыртқы қалпына келтіру, Төмен белсенді |
| 8 | NC | Қосылым жоқ |
| 9 | /INT | Хостқа сыртқы үзу |
| 10 | VSS | Аналогтық схемаға арналған жер |
Жалпы сипаттамалар
| Элемент | Өлшем | Бірлік |
| Өлшем | 4.0 | дюйм |
| Нүкте матрицасы | 480 × 3(RGB) × 480 | нүктелер |
| Модуль өлшемі | 78,8(H) × 82,95 (W) × 7,17 | мм |
| Белсенді аймақ | 71,856(H) × 70,176 (V) | мм |
| Нүкте қадамы | 0,1497(H) × 0,1462(V) | мм |
| СКД түрі | TFT, әдетте қара, трансмиссивті | |
| Бағытты қарау | 80/80/80/80 | |
| Аспект қатынасы | 1:1 | |
| Интерфейс | 24 биттік RGB | |
| Драйвер IC | ST7701S немесе баламасы | |
| Артқы жарық түрі | Жарық диодты, әдетте ақ | |
| PCAP IC | ST1633I немесе баламасы | |
| PCAP интерфейсі | I2C | |
| PCAP FW нұсқасы: | V01 | |
| Сенсорлық тақта | сыйымдылық сенсорлық панелі (PCAP) | |
| Беткей | Жарқылға қарсы | |
Абсолютті максималды рейтингтер
| Элемент | Таңба | Мин |
| Жұмыс температурасы | ТОП | -30 |
| Сақтау температурасы | TST | -30 |
Электрлік сипаттамалар
Типтік жұмыс шарттары
| Элемент | Таңба | Мәндер | Бірлік | ||
| Мин. | Түр. | Макс. | |||
| Интерфейстің қоректену кернеуі | VCC | 2.5 | 2.8 | 3.6 | V |
| Жүргізушіге арналған ток (Ақ) | IVCC | - | 27 | 40.5 | мА |
| PCAP жеткізу | VDDT | 2.8 | - | 3.3 | V |
| ICTP(мА) | - | 12.4 | 18.6 | мА | |
