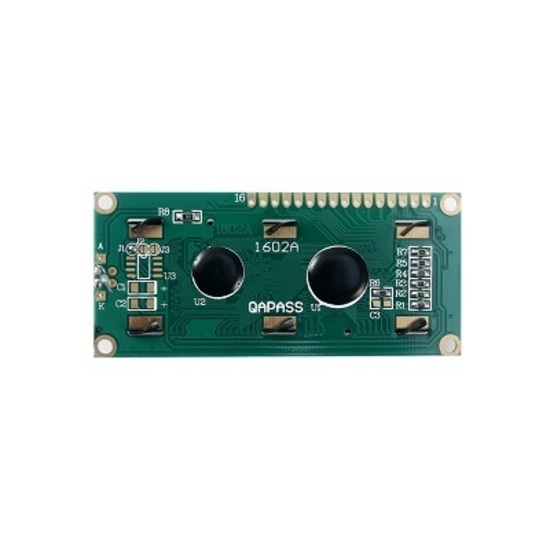

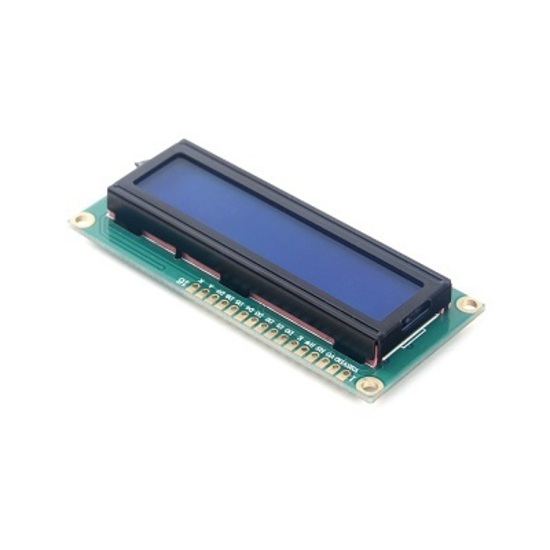

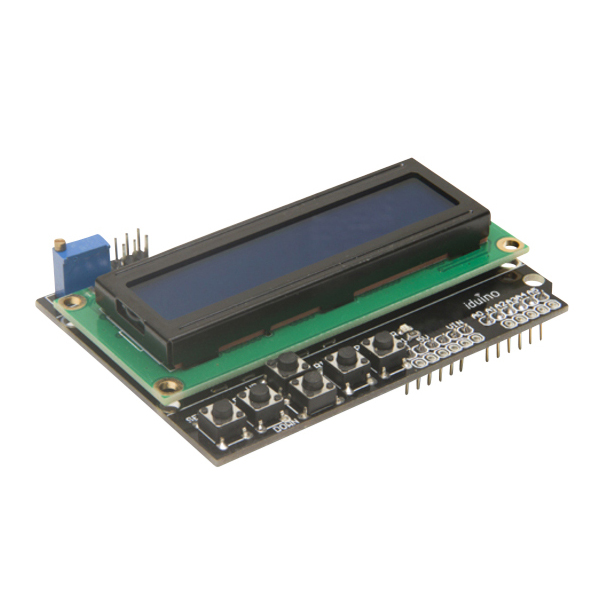

Arduino үшін дисплей модулі

Кәсіби өндіруші ретінде біз сізге Arduino үшін дисплей модулін ұсынғымыз келеді. Біріншіден интерфейс. Бұл дисплейлердің барлығы SPI қолдайды. Әзірлеушілер: "Қай интерфейс ең аз GPIO түйреуіштерін пайдаланады? Бұл интерфейс менің қолданбам экранды жаңарту үшін жеткілікті жылдам ма?" Arduino сияқты салыстырмалы түрде шағын процессорды пайдаланған кезде, SPI жиі ең жақсы таңдау болып табылады, себебі ол сымдардың аз ғана санын (3 немесе 4) қажет етеді, бірақ бұл сонымен бірге жылдам басқаруға болатын жалпы өлшемді (пиксельдер санын) шектейді. I2C - GPIO ашық күйінде сақтай алатын басқа интерфейс опциясы. Arduino дисплейлері үшін әдетте I2C арқылы SPI пайдалануды ұсынамыз, себебі SPI SD картасынан кескін деректерін оқу сияқты күрделі деректерді тасымалдауды өңдеуге жылдамырақ және жақсырақ.

Әрі қарай, Arduino дисплейін таңдауда екінші факторды қарастыру керек: пикселдер саны. Arduino-мен пайдалану үшін әдетте 320x240 немесе одан аз ажыратымдылығы бар дисплейді пайдалануды ұсынамыз. Мысалы, 320x240 24 биттік дисплей үшін кадрға 230 400 байт *(8 + 2) = 2 304 000 бит қажет болады. Оны 8 000 000-ға бөлсек (Arduino SPI жылдамдығы 8 МГц), біз кадрға 0,288 секунд немесе секундына 3,5 кадр аламыз. Көптеген қолданбалар үшін 3,5 кадр/с жеткілікті болғанымен, ол өте жылдам емес. Бір пиксельге аз бит немесе одан аз пиксельді дисплейді пайдалану кадр жиілігін арттырады. SPI және Arduino көмегімен дисплейдің кадр жиілігін есептеу үшін төмендегі калькуляторды пайдалануға болады.

Соңында, Arduino-ға оңай қосылуға болатын Arduino үшін дисплей модулін ұсынамыз. Бұл дисплейлер әдетте ZIF құйрықтарымен немесе оңай дәнекерленген саңылаулармен жабдықталған, бұл ұсақ қадамды дәнекерлеудің қиындықтарын болдырмайды. Бұл дисплейлерді CFA10102 әмбебап ажырату тақтасында немесе реттелетін CFA үзіліс тақтасы арқылы шығаруға болады.

Соңында, Arduino-ның өзінен немесе үйлесімді үзіліс тақтасынан жоғары панельдік кернеулерді қамтамасыз ете алатын дисплейлерді таңдаймыз.

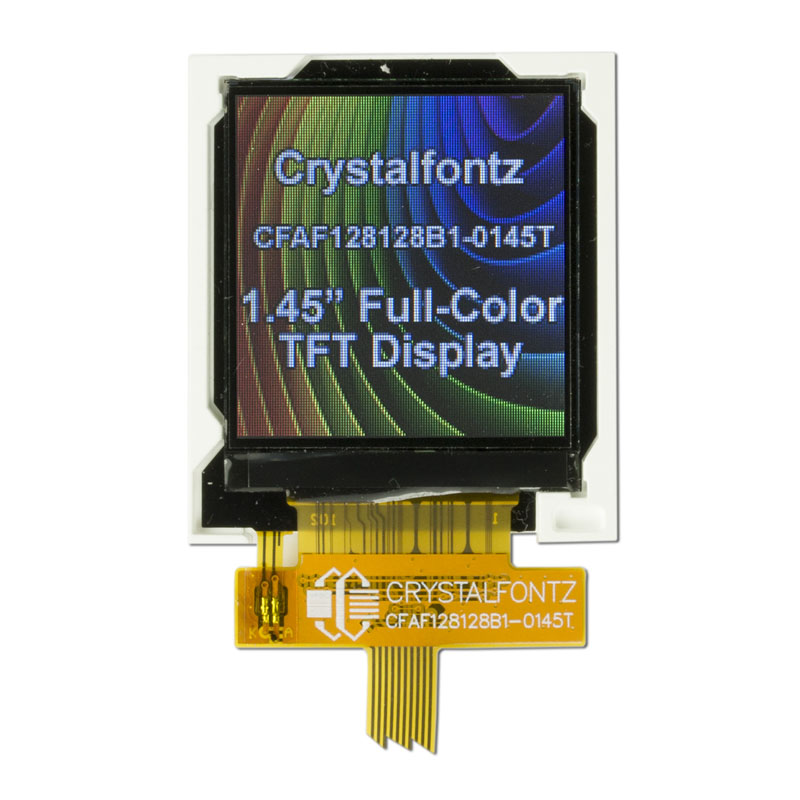

128x128 1,45 дюймдік толық түсті TFT LCD дисплей

Бөлшек нөмірі: CFAF128128B1-0145T

Бұл 1,45 дюймдік диагональды графикалық TFT СКД дисплей модулі жобаңызға үлкен көңіл-күй қосады. Көбінесе 1,44 дюймдік түсті TFT деп аталса да, біз оны 1,45 дюймге дейін дөңгелектейміз. Бұл шағын дисплей 128x128 толық түсті пикселді бір нүктеге жинайды. -шаршы дюймдік белсенді дисплей аймағы. Салмағы 5 грамнан аз болатын алдыңғы панельде орынды үнемдейтін жанды, егжей-тегжейлі дисплей қажет болғанда, ол қол немесе киілетін құрылғының жалпы салмағына әрең ықпал етеді.

Кірістірілген ST7735S немесе үйлесімді контроллердің арқасында барлығын қуаттандыру үшін тек бір ғана 3,3 В қуат көзі қажет. SPI хост интерфейсі бар болғаны 10 түйреуіш арқылы дисплейге толық оқуға және жазуға рұқсат береді. Жалғыз ашық ақ жарық диодты артқы жарығы икемді баспа тізбегінің (FPC) құйрығына қосылатын анод (A, +) және катодтық (K, -) түйреуіштермен қамтамасыз етілген. Қосылу үшін тек стандартты 10 өткізгіш, 0,5 мм SMT ZIF қосқышын пайдалану қажет.

Қарапайым SPI интерфейсін пайдалану арқылы Arduino + TFT дисплей демонстрациясын оңай жүзеге асыруға болады.

SPI интерфейсі осы TFT СКД модулін басқару үшін тек бірнеше сымды қажет етсе де, ол 20 FPS (секундына кадр) қолдайтын жылдамдықта деректерді жібере алады, бұл тегіс динамикалық бейнелерді ойнату үшін жеткілікті.

Осы TFT (соның ішінде Arduino Sketch) қосу әдісі туралы жоба нұсқауларын алу үшін біздің форумға кіріңіз.

Бастау үшін деректер кестесін және SPI мысал кодын жүктеп алыңыз. Бұл дисплейді қолданбаңызға біріктірген сайын, RGB сізге қолдау көрсету үшін осында болады.
