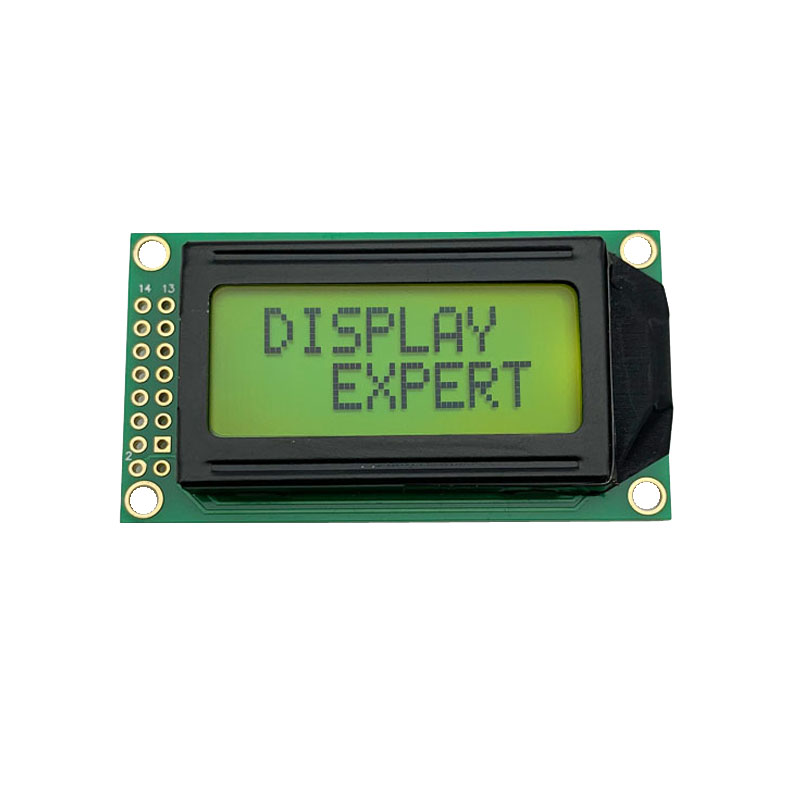

0802 Таңбалы СКД дисплей Y-G COB STN СКД модулі
Кәсіби өндіруші ретінде біз сізге Mono LCD дисплейін ұсынғымыз келеді. SC0802001-V01 – 8 таңбалы 2 жолдық 8×2 таңбалы СКД дисплейі STN COB Сары Grenn артқы жарығы бар. Бұл дисплей 16 істікшелі 6 сағаттық көру бұрышы бар SPLC780D Driver IC жүйесіне салынған.
●Түрі: Таңба
●Режим: STN/Y-G
●Өнім нөмірі: SC0802001-V01
●Өлшемі: -
●Ажыратымдылығы: 8*2
●Контур өлшемі: 28,2×32,3×2,1
●Active Area: 27.45*11.50
●Интерфейс: 8бит MCU
●IC: SPD0301ZD
●Жарықтық: -
●Сенсорлық экран: Жоқ
●Бағыты көру: 6
●PIN No: 16
●Пішін: төртбұрыш

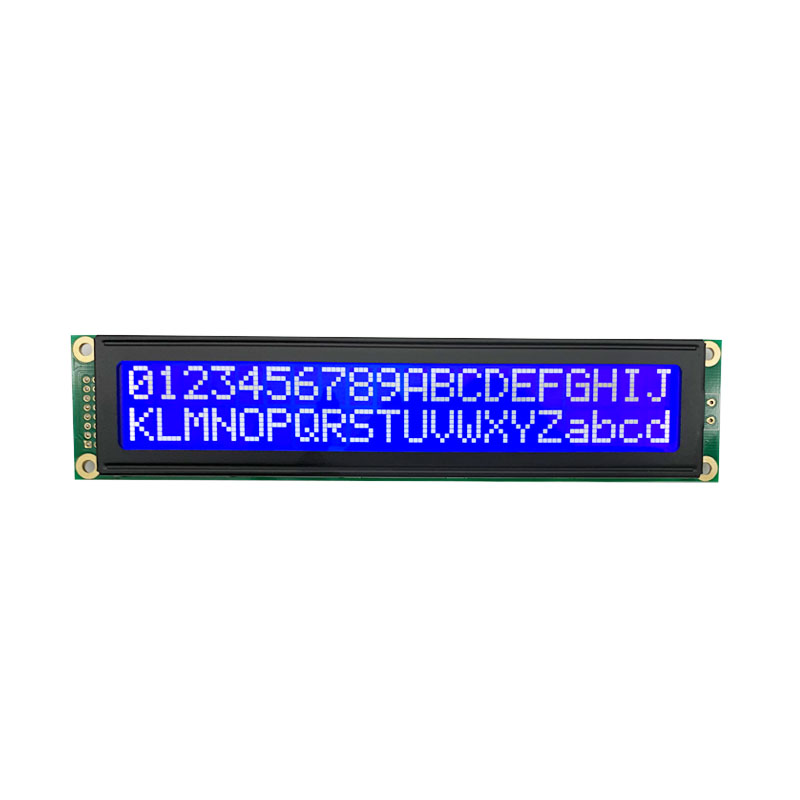

2002 Таңбалы СКД дисплей STN теріс КӨК
SC2002001-V01 – 20*2 ажыратымдылығы бар таңбалы СКД дисплей, ол AIP31066 IC, 16 PIN коды, 6 сағаттық көру бағытымен орнатылған.
●Түрі: Таңба
●Режим: STN-көк
●Өнім нөмірі: SC2002001-V01
●Өлшемі: -
●Ажыратымдылығы: 16*2
●Контур өлшемі: 116*37*13.2
●Белсенді аумақ: 85*18,6
●Интерфейс: 8бит MCU
●IC: AIP31066
●Жарықтық: -
●Сенсорлық экран: Жоқ
●Бағыты көру: 6
●PIN No: 16
●Пішін: төртбұрыш
General Specification
| Элемент | Стандартты мән | Бірлік |
| Дисплей түрі | 20 таңба x 2 жол | мм |
| СКД түрі | STN,ТЕРІС(КӨК),ТРАНСМИССИВ | мм |
| Жүргізуші жағдайы | СКД модулі: 1/16 жұмыс, 1/5 қиғаштық | мм |
| Көру бағыты | Сағат 6 | мм |
| Артқы жарық түрі | ЖАҒЫ АК | мм |
| Интерфейс | 8 биттік MPU интерфейсі | – |
| Драйвер IC | AIP31066 | – |
| Контур өлшемі | 116(L) * 37(W) * Макс 13,2(T) | мм |
| Көру аймағы | 85(L) * 18,6(Вт) | мм |
| Нүкте өлшемі | 0,61(В) ´ 0,63(Ж) | мм |
| Нүкте қадамы | 0,66 (В) ´ 0,69 (Ж) | мм |
| Таңба өлшемі | 3,25(В) ´ 5,39(Ж) | мм |
| Жоқ. | Таңба | Функция |
| 1 | VSS | Жер (0В) |
| 2 | VDD | Логика үшін қоректендіру кернеуі (+5,0 В ) |
| 3 | В.О | Контрастты реттеу |
| 4 | Р.С | Деректер/нұсқау таңдаңыз |
| 5 | R/W | Оқу/Жазу таңдаңыз |
| 6 | E | Сигнал қосу |
| 7–14 | DB0-DB7 | Деректер шинасы |
| 15 | LED_A | Жарықдиодты қуат көзі + (5,0 В) |
| 16 | LED_K | Жарықдиодты қуат көзі – (0 В) |
