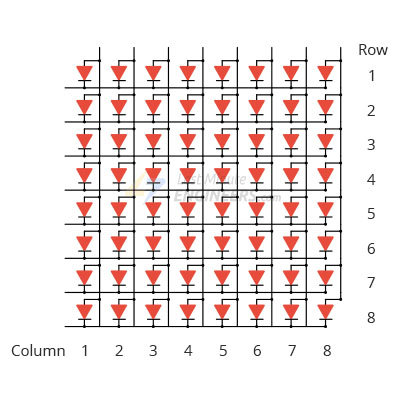

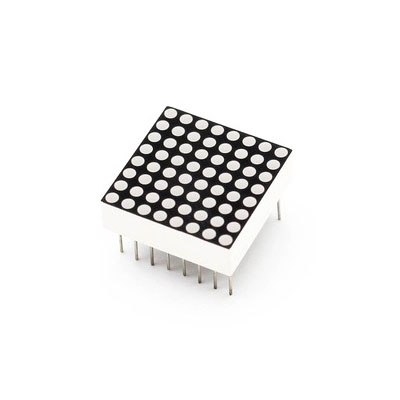

Бұл техниканы қолдану арқылы Arduino LED матрицалық айналдыру мәтінінің көп санын аз түйреуіштер арқылы басқаруға болады. Мысалы, 8 жолды және 8 бағанды біріктіру арқылы бүкіл 8x8 матрицалық дисплейдің барлық жарық диодты нүктелерін басқару үшін тек 16 түйреуіш қажет. Бұл әдіс жарықдиодты дисплейлерді басқару кезінде өте танымал және оны үлкенірек матрицалық дисплейлерге және басқа жарықдиодты қолданбаларға кеңейтуге болады.

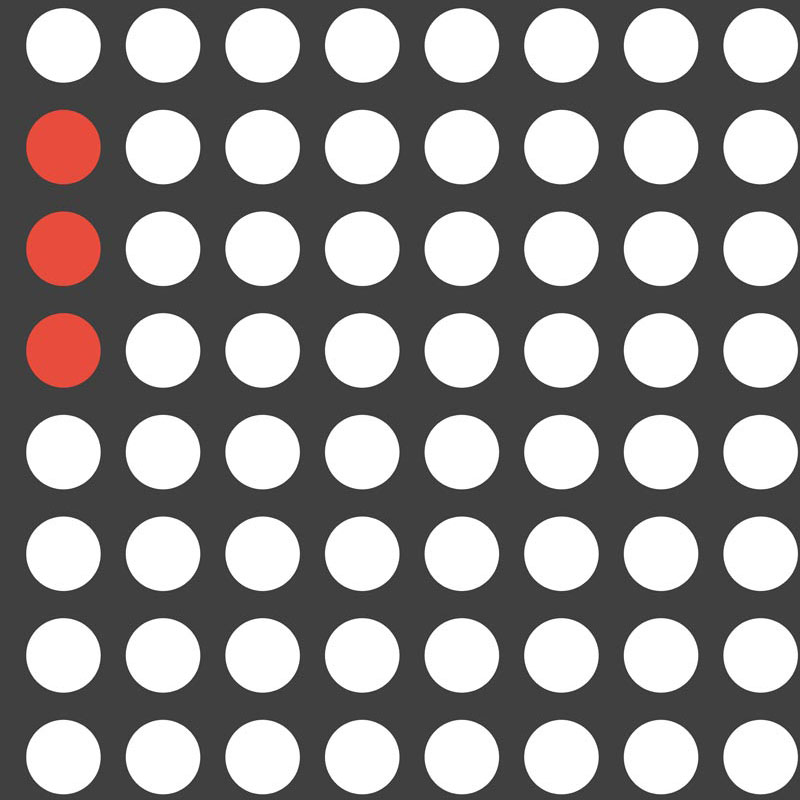

Мультиплекстеу технологиясында әрбір жарық диодты нүкте өте қысқа уақытқа қосылады. Әрбір бағанды белгілі бір уақыт аралығында кезекпен белсендіру және сәйкес жарық диодты шамды жағу үшін сәйкес жолды таңдау арқылы бүкіл матрицада жануы қажет барлық жарық диоды нүктелері жанады. Әрбір бағанның белсендіру уақыты өте қысқа болғандықтан, кез келген уақытта 8 жарық диодты нүктеден аспайды. Бағандарды ауыстыру жылдамдығы өте жылдам (секундына жүздеген немесе мыңдаған рет) және бұл жоғары жылдамдықты ауыстырудың мақсаты адам көзінің дисплейдің толық жанып тұрғанын қабылдауын қамтамасыз ету, осылайша тұрақты және үздіксіз кескін әсерін қамтамасыз ету. Бұл технология бойынша ауқымды жарықдиодты матрицалық дисплейлерді өте аз түйреуіштер арқылы оңай басқаруға болады, бұл әртүрлі салалар үшін ыңғайлы және арзан дисплей шешімдерін ұсынады.
MAX7219 чипі
Мультиплексирлеудегі жалғыз мәселе - кескінді тұрақты ұстау үшін дисплейді үнемі жаңартып отыру керек.
Содан кейін сіз үшін барлық басқару және жаңарту жұмыстарын басқаратын MAX7219 чипі бар. Сізге тек 4 істікшелі SPI интерфейсі арқылы сериялық пәрмендерді жіберу жеткілікті, ал қалғандарын ол шешеді.
| Қайта орнату және сегменттік ток және жарық диодты алға кернеу | |||||
| ISEG (мА) | VLED (V) | ||||
| 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 40 | 12.2 | 11.8 | 11.0 | 10.6 | 9.69 |
| 30 | 17.8 | 17.1 | 15.8 | 15.0 | 14.0 |
| 20 | 29.8 | 28.0 | 25.9 | 24.5 | 22.6 |
| 10 | 66.7 | 63.7 | 59.3 | 55.4 | 51.2 |
